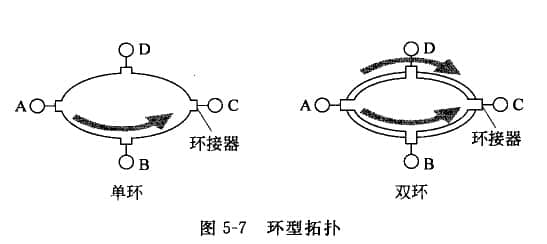

環型網絡結構中，各節點通過環接器連接到一個閉合的環型通道上，環路中各節點地位相同.環型網絡有單環結構，還有雙環結構，數據在環上始終沿著一個方向傳輸，見圖5-7。 令牌環網就是這種結構的網絡，是局域網的一種，被定義在IEEE 802. 5標準中。在令牌環網中，介質訪問方法采用的是令牌環協議。

1.令牌環(Token Ring)協議

在令牌環網上，時刻傳輸著一個小數據幀稱之為“令牌”。對于環上的所有節點.發送數據的節點必須首先截獲令牌，然后才有權限發送數據，數據發送完畢后必須釋放令牌到環上。

如環上某節點有數據需要發送，該節點必須先截獲令牌，然后改變令牌屬性(表示此時已經不是令牌，而是一數據幀)，在改變令牌屬性的數據幀上添加需要傳輸?shù)臄?shù)據，構成數據幀并發往環上.當數據幀在環上傳輸時，網站制作中沒有令牌，意味著其他節點想傳輸數據只能等待。因此，令牌環網中不會發生數據沖突.數據幀沿著環傳輸，到達目的節點后，目的節點COPY數據幀的一個副本以便向本節點上層傳遞，同時改變數據頓狀態(表示數據已收到)再回送到環上。改變狀態的數據幀繼續沿著環路向前傳輸直到到達源發送節點后才消失.發送節點通過檢驗返回的數據幀狀態，判斷是否被目的節點正確地收到，否則將重新發送。

2.令牌環的特點

(1)點到點信道，各節點地位平等，無中心節點控制，數據的傳遞總是從發送節點接口的營銷型網站建設一端沿著環的一個方向傳遞，在發送節點接口的另一端等待數據并收回。

(2)通信介質一般采用同軸電纜，介質訪問方法采用IEEE 802. 5令牌環協議，傳輸速率在4Mbps或16Mbps。

(3)傳輸誤碼率較低，不存在數據沖突。

3.令牌環的缺陷

(1)擴建或改建比較困難，節點的加人和撤出過程比較復雜。

(2)存在延時問題，不適合實時應用的場合。

(3)在負載很低時，信道利用率相對較低。

(4)需要維護令牌，一旦失去令牌就無法工作，因此，需要選擇專門的節點監視和管理令牌。

(5)對各節點接口及鏈路的可靠性要求高，一旦出現故障，就會導致全網癱瘓。

由于以太網技術發展迅速，令牌環結構網絡在整個局域網布網中也被淘汰或不多見了。
